Полезная нагрузка на полы спортивных залов
Полы в спортивном зале испытывают постоянные динамические нагрузки как от спортсменов, таки от инвентаря. Поэтому качественное и надежное напольное покрытие является залогом не только длительной эксплуатации помещения, но и безопасности проводимых в нем соревнований и тренировок.
Спортивный пол может выполняться из различных материалов. Это могут быть как штучные деревянные элементы (паркет), так и различные виды рулонного покрытия на основе натуральных и искусственных компонентов.
Линолеумы, выпускаемые для спортивных помещений, более просты в укладке по сравнению с деревянными покрытиями. К тому же их стоимость значительно ниже, а дальнейшая эксплуатация намного легче. Современные линолеумы не уступают по долговечности спортивным паркетам, а по травмобезопасности даже превосходят их.
Для многих спортивных залов необходимо «мягкое» покрытие, которое невозможно обеспечить с помощью материалов на основе дерева. Такие полы практически не реагирует на изменение влажностного и температурного режима в помещении, что позволяет применять их в различных условиях эксплуатации.
Характеристики линолеумов для спортзалов
К напольному покрытию для спортивных залов предъявляется ряд обязательных требований:
- высокая амортизация – способность гасить воздействия от вертикальных нагрузок;
- упругость материала – сопротивляемость к образованию вмятин после динамического воздействия;
- износоустойчивость – противостояние истираемости верхнего слоя влияет на долговечность материала;
- антискользящий эффект;
- экологичность – в состав линолеума не должен содержать вредных веществ;
- требования пожаробезопасности;
- грязеотталкиваемость – повышает простоту ухода.
Дополнительно могут предъявляться требования по отскоку мяча, светоотражающей способности, шумоизоляции.
Только при наличии всех этих свойств напольное покрытие для спортзала можно считать качественным и его можно применять в помещениях с высокой интенсивностью использования.
Наиболее значимыми характеристиками спортивных покрытий являются:
- абсорбция удара – коэффициент, выражаемый в процентном соотношении, насколько было смягчено падение спортсмена по сравнению с абсолютно жестким не деформируемым покрытием. Комфортным считается диапазон в 55-75%, то есть нагрузка от опоры должна поглощаться более чем наполовину. Такой показатель придаст полу травмобезопасность, но не снизит динамику спортивных состязаний;
- вертикальный отскок мяча – данный показатель актуален для игровых помещений и рассчитывается на сравнении отскока баскетбольного мяча от недеформируемого жесткого основания. В спортзалах рекомендуется применять материалы с коэффициентом 90-110%;
- нагрузка качением – коэффициент деформации напольного покрытия при перемещении по нему спортивного инвентаря на колесной тележке с нагрузкой в 1,5 кН. Данная характеристика актуальна для помещений для занятия тяжелой атлетикой.
• вертикальная деформация – степень сжатия покрытия при динамической нагрузке на него с усилием в 1,5 кН. Показатель напрямую связан с абсорбцией и должен лежать в интервале 2,3-5 мм. В зависимости от функционального назначения спортивное покрытие для пола может иметь различную жесткость; - коэффициент трения – определят степень скольжения по покрытию в сухой обуви. Оптимальное значение лежит в диапазоне 80-110 %. При более низком показателе пол будет скользким, а превышение вызовет «залипание» спортсмена, что сделает невозможным проскальзывание и выполнение сложных движений (например, на танцполе);
- продольная деформация – ограничение распространения деформации от точки приложения динамического усилия на расстоянии 0,5 м. Коэффициент не дожжен превышать 15 %. В противном случае это может повлиять на траекторию отскока мяча от пола действиями самого спортсмена.
Полы в спортивных залах должны сделать занятия спортом комфортным и безопасным, и при этом быть долговечными. Немаловажным условием для этого является качественная укладка линолеума на подготовленное основание.
Виды спортивного линолеума
Производители выпускают различные виды линолеума, различающиеся как по структуре, так и по функциональному назначению.
Материал для спортивных и тренажерных залов можно разделить на три вида:
- ПВХ-покрытие – многослойный линолеум с амортизирующим основанием. Имеет высокие противоскользящие свойства и упругость. Использование негорючих материалов придает покрытию пожаробезопасность. Такой линолеум является наиболее популярным вариантом при устройстве полов в спортзалах различного назначения.
- Натуральный линолеум – однородное рулонное покрытие, изготавливаемое из пробковой крошки, древесной муки, мела и джута, пропитанных льняным маслом. Имеет высокую износоустойчивость и шумоизоляцию, обладает антистатическими свойствами. Благодаря использованию при производстве только натуральных компонентов экологически безопасен и разрешен к применению в детских спортивных учреждениях.
- Резиновое покрытие – спортивные полы на основе искусственного или натурального каучука с полиуретановым защитным слоем. Высокая износостойкость материала делает его незаменимым для спортивных помещений с большой интенсивностью спортивных соревнований и тренировок.
Структура спортивного линолеума
Спортивные линолеумы являются одной из разновидностей коммерческого и имеют многослойную структуру, где каждому элементу отводится определенная задача.
В зависимости от назначения покрытия количество слоев может быть от 3 до 6.
- В качестве основания для спортивного покрытия применяют вспененный поливинилхлорид, придающий линолеуму амортизационные свойства, необходимые для уменьшения риска получения травм при проведении тренировок или соревнований. Некоторые производители используют в качестве основы натуральную пробку или искусственный каучук.
- Для увеличения прочностных характеристик и снижения продольных деформаций (растяжения), возникающих в процессе больших динамических нагрузок, в составе линолеума имеется армирующий слой из нетканого стекловолокна.
- Основную жесткость покрытию обеспечивает рабочий слой из поливинилхлорида, необходимый для распределения нагрузки на основание, и способный выдерживать высокие механические нагрузки. Благодаря ему линолеум способен восстанавливать свою первоначальную форму после кратковременного воздействия.
- Для износостойкости на линолеум наносится верхний слой, служащий защитой от истирания. Ему придаются противоскользящие свойства, обеспечивающие высокое сцепление подошвы обуви спортсменов с покрытием пола в спортзале. Это может быть как шероховатая текстура поверхности, так и специальный состав полиуретана с высоким коэффициентом трения.
Покрытие для спортивных залов может дополняться противопожарным слоем. Линолеум шведской компании Tarkett имеет огнеупорный слой TopClean. Такие спортивные покрытия способны противостоять распространению огня в течение определенного времени и обязательны в помещениях общественного назначения.
В качестве декоративного может применяться специальное бумажное покрытие, наносимое между рабочим и прозрачным защитным слоем. Французская компания Gerflor наносит на свои материалы специальную пропитку Sanosol, которая предотвращает образование плесени и грибка. Венгерский производитель Grabo использует специальный состав в своих покрытия, которые противостоят размножению бактерий.
Общая толщина слоев варьируется от степени нагрузки, которую способен выдержать линолеум, и его функционального назначения и может составлять от 2-4 мм у жестких полов, и до 8-10 мм у мягких видов. Основную толщину задает амортизирующее основание.
Особенности подбора спортивного покрытия
В зависимости от назначения спортивного помещения зависит выбор вида напольного покрытия.
Игровые площадки требуют хороший отскок мяча и противоскользящий эффект, а в гимнастических и танцевальных залах нужна отличная амортизация основания.
Покрытия в помещениях для фитнеса должны обладать высокой антибактерицидной способностью.
Для спортзалов тяжелой атлетики необходим линолеум с высокой упругостью и шумопоглащением. Но для повышения звукоизоляции не всегда имеет смысл приобретать покрытие с толстой подложкой, данного эффекта можно добиться настилом дополнительного слоя фанеры или резинового рулонного покрытия.
Для танцпола и залов с использованием различной электронной аппаратуры требуется покрытие с антистатическими свойствами. В бассейнах используется влагостойкий линолеум с рифленой поверхностью.
В детских учреждениях на первое место выходят требования по санитарно-эпидемиологической и пожарной безопасности.
Для любительских площадок и детских дошкольных учреждений подойдут спортивные полы класса «Эконом» с толщиной 3-4 мм.
В профессиональных залах необходимо более толстое покрытие «Премиум». В помещениях для игровых видов спорта требуется пол с амортизационной подложкой толщиной не менее 8 мм, чтобы обеспечить травмобезопасность спортсменов.
Разметку на спортивное покрытие из линолеума можно наносить как самоклеющимися лентами, так и полиуретановыми эластичными красками.
Уход за спортивным линолеумом
- Затраты на эксплуатацию качественного спортивного покрытия минимальны. Так как линолеум имеет прочный защитный слой, противостоящий истиранию, такое покрытие способно прослужить до 15 лет.
Спортивный линолеум для спортзала можно подвергать сухой и влажной уборке. Помещения можно очищать с помощью машинной чистки профессиональным оборудованием.
При влажной уборке разрешается применение моющих средств с кислотностью 7-8 pH, для сильнозагрязненных участков допустимо разовое использование химикатов с кислотностью 3-4 pH.
При появлении на линолеуме небольших царапин верхнего защитного слоя возможна его полировка с применением специальных составов, рекомендованных производителем.
Однако восстановление глубоких царапин на полиуретановом слое невозможно, поэтому следует предусмотреть недопустимость занесения в спортзал уличной грязи и песка, которые могут выступать в роли абразива.
Всю мебель, используемую в помещении, следует снабдить пластиковыми или войлочными накладками.
Следуя этим простым правилам ваше покрытие в спортзале всегда будет в отличном состоянии.
Расчет плиты пола и нагрузка на полы
Интенсивное перемещение подъемно-транспортных механизмов и оборудования неизменная составляющая современных объектов производственно-складского назначения. Для произведения правильных расчетов параметров плиты пола, которая является бесконечной гибкой плитой на жестком основании, требуется соблюдать существующие строительные нормы и правила. Главным документом для выполнения данного вида проектных работ является СНиП 2.03.13-88. Главным разработчиком всех норм и правил, регулирующих проектирование и возведение половых плит, является Центральный научно-исследовательский институт Промышленных зданий.

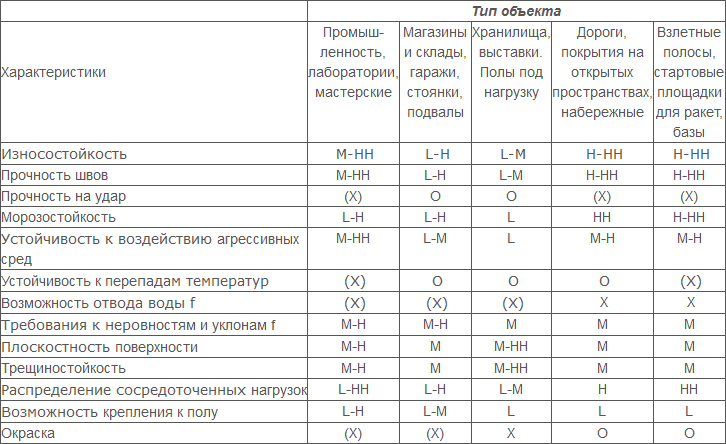

Общие требования к бетонным полам
- L = низкие требования (износостойкость – класс D)
- М = средний уровень требований (износостойкость – класс С, допуски 3 А)
- Н = высокие требования (износостойкость – класс В, допуски 3В)
- НН = высший уровень требований
- X = обязательно
- (Х) = обязательно в отдельных случаях
- О = не обязательно
- f = в зависимости от основания
Для расчета конструкций на основе фибробетона необходимо руководствоваться правилам СП 52-104-2006 . Помимо этого, для учета разнообразных дополнительных особенностей существует еще один СНиП за номером 2.05.08-85, который называется «Аэродромы».
Хорошие результаты расчетов половых бетонных конструкций дает также использование документов ACI 360R-06 «Проектирование половых плит на грунтовом основании», разработчиком которого является Институт бетона США, а также аналогичный документ сотрудников Британского общества изготовителей бетонных конструкций, который называется «Бетонные промышленные полы»
Применение в последнее время автоматических компьютерных программ для выполнения расчетных работ являются необоснованными, поскольку в них не учитываются некоторые исходные параметры, имеющие большое значение при расчете пола. Это приводит к тому, что в строительстве все чаще встречаются случаи применения неверных решений, которые становятся причиной разрушения пола или существенного увеличения средств на возведение половой плиты с неоправданно высоким запасом прочности.
Нагрузки
Два вида нагрузок обычно определяют конструктив полов: Колёсная — динамичесая (от погрузчиков, грузовых автомобилей и т.п.) и сосредоточенная — статическая от нагрузки многоуровневых стелажей.
Также стоит отметить, что нередко в технических заданиях на проектирование полов, также необоснованно, за расчетный параметр берется базовая эквивалентная равномерно-распределенная нагрузка. Согласно п. 2.3 документа «Полы. Технические требования и правила проектирования, устройства, приемки, эксплуатации и ремонта», собственный вес пола, равно как и равномерно-распределенные по всей его площади нагрузки, не должны браться в расчет. Другими словами, фактически любая равномерно-распределенная нагрузка не оказывает никакого влияния на конструкцию половой плиты и ее параметры.
В качестве наглядного практического примера настоящей равномерно-распределенной нагрузки размером 5 тонн на метр квадратный можно взять равномерно рассыпанный по всей площади пола песок с толщиной слоя приблизительно 320 мм. При такой нагрузке конструкция пола меняется, в нем не обнаруживается даже минимальных изгибающих моментов, песок принимается как конструктивная нагрузка.
Пример расчета
А теперь давайте в качестве условной нагрузки равномерно-распределенного типа возьмем следующие варианты нагрузки:
· 5-тонный погрузчик с габаритом колесных осей приблизительно 100Х100 мм;
· Паллеты с габаритами 80×120 мм, уложенные в пятиярусные штабеля, вес каждого штабеля – 1 тонна;
· Рулоны бумаги, уложенные в четыре уровня.
В каждом из приведенных примеров значение условной нагрузки будет одно и то же, а конструкция пола получится разной, поскольку в каждом из примеров характер и сила приложения сосредоточенных нагрузок будут различными.
Именно достоверные сведения о сосредоточенных нагрузках являются единственным правильным основанием для расчета половой плиты по грунту. В соответствии со СНиПом 2.01.07-85 «Нагрузки и воздействия», в процессе постановки задачи на расчет конструкции пола, который подвергается нагрузкам от установленного оборудования либо складских товаров, обязательно требуется учитывать данные о фактическом расположении и максимально точной величине нагрузок, а также о размерах опорных точек оборудования. Подмена фактических сосредоточенных нагрузок аналогичными равномерно-распределенными допустима только при расчете плит перекрытий между этажами. Для полов по грунту подобная подмена категорически недопустима и может вести к разрушению конструкции либо перерасходу материалов и средств. В СНиПах и иных документах, которые используются при проектировании полов, четко прописана необходимость учета этого обстоятельства также и при составлении технических заданий. На схеме предполагаемых нагрузок должна быть прописана их максимально возможная величина, форма и габариты опорных точек и минимальное расстояние между ними.
При учете динамической задачи в отличие от статической, необходимо учитывать силы инерции, являющихся функциями массы и ее ускорений при воздействии многократно повторяющихся динамических нагрузок.
#Рассчетпола
Более подробно про наши услуги Вы сможете узнать у наших специалистов по телефону:
тел: 258-49-25, 8950-773-73-72
Вид спорта, для которого предназначается зал, определяет конструкцию и тип пола. Спортивные залы могут находиться как на первом, так и на верхних этажах, за исключением залов для легкой и тяжелой атлетики, размещающаемых только на первом этаже.
Полы на первом этаже устраиваются на фунте, в связи с чем при устройстве основания наряду с полным удалением растительного слоя необходимы также мероприятия, исключающие деформации основания (просадки, выпучивание) и капиллярный подсос влаги из фунта в основание пола. На верхних этажах основанием пола зала служит, как правило, железобетонная плита перекрытия, при неровной поверхности которой укладывается выравнивающая цементно-песчаная стяжка.
Полы в спортивных залах могут быть из дерева или иметь синтетическое покрытие, в связи с чем их конструкции также имеют существенные различия.
Деревянные полы устраиваются, как правило, по общеизвестной конструктивной схеме. Рабочий слой (доски, бруски) укладывается по лагам. На первом этаже лаги могут укладываться по кирпичным столбикам или по бетонной подготовке, а на верхних – по плите перекрытия. При деревянных полах необходимы мероприятия по проветриванию подполья.
Рабочий слой деревянного пола рекомендуется устраивать из шпунтованных досок или из бруска 60 х 60 мм, который, исходя из требований спортив-
СПОРТИВНЫЕ ЗАЛЫ 135
ной технологам, должен укладываться вдоль зала (по направлению игры).
Конструкция пола из доски (рис. 4.5.1 — тип I) применима почти во всех спортивных залах (кроме залов для спортивных игр, легкой атлетики и футбола), а конструкция пола из бруска (рис.4.5.1 — тип II) рекомендуется в залах для спортивных игр и спортивной гимнастики. Применение бруска 60 х 60 мм в полах вызвано необходимостью крепить к полу с помощью шурупов длиной 50 мм типовые закладные детали гимнастических снарядов. При занятиях на гимнастических снарядах пол зала (через закладные детали) испытывает значительные усилия (на отрыв) в местах установки снарядов, поэтому между лагами вводятся дополнительные связи (из брусков) — в шахматном порядке с шагом 2 — 2,5 м.
В залах спортивных игр конструкция пола используется в другом режиме, чем в зале для спортивной гимнастики, поэтому установки дополнительных связей (деталь 10) между лагами не требуется.
В помещениях для физкультурно-оздоровительных занятий в конструкции пола (рис. 4.5.1 — тип I) целесообразно применять доски толщиной 27 мм (в острожке).
Пол в зале для тяжелой атлетики — из доски, но под помостом для занятий со штангой он должен иметь отличную от всего пола конструкцию. На тяжелоатлетический помост приходится значительная динамическая нагрузка (штанга массой 250 кг, падающая с высоты 2,4 м), поэтому основание под ним не должно быть связано с полом зала и должно иметь самостоятельный фундамент по размеру помоста. На этот фундамент накладывается упругий материал (несколько слоев листовой резины, резиновый шланг диаметром 50 мм, свернутый в спираль, и др.), на который укладывается помост.
Тяжелоатлетические помосты заводского изготовления из брусков при учебно-тренировочных занятиях быстро выходят из строя, их поверхность разрушается от ударов дисками штанг, это место для занятий со штангой имеет специальную конструкцию. В местах падения дисков штанги устраиваются два бетонных колодца, на расстоянии 0,5 м друг от друга длиной 2 м, шириной 0,6 м и глубиной 0,45 м (в чистоте), в которые укладываются два слоя деревянных брусков сечением 100 х 100 мм, а поверх них пять слоев листовой резины или резиноподобных материалов общей толщиной 25 см. Между колодцами шириной 0,9 м настилается дощатый пол (рис. 4.5.1 — тип I), лаги которого укладываются вдоль колодцев по бетонной подготовке.
В залах для спортивной гимнастики, которые, как правило, должны располагаться на первом этаже, для приземления со снарядов в полу устраиваются бетонные ямы глубиной 1,1 — 1,5 м, в которые укладывается мягкий заполнитель (обрезки поролона). Размеры ям у гимнастических снарядов определяются характером упражнений: под перекладиной и под женскими
136 физкультурно-спортивные сооружения
брусьями длина — 11 — 12 м и ширина 2,5 — 3 м; для опорных прыжков — длина 5 м и ширина 2,5 — 3 м. Бетонная яма для установки батута должна иметь такую глубину, чтобы полотно батута было на отметке пола зала.
При расположении зала (особенно для спортивных игр) на верхних этажах нужно оградить находящиеся под ними вспомогательные помещения (если в них постоянно находятся люди) от звуковых воздействий. Для этого под лагами пола укладываются звукоизоляционные прокладки из минераловатных матов, прошитых в бумаге толщиной 40 — 50 мм; минераловатных матов на синтетической связке толщиной 30 — 40 мм; простеганных стекло-волокнистых матов толщиной 30 — 40 мм; древесноволокнистых изоляционных плит толщиной 16 — 20 мм.
Для деревянных полов большое значение имеет качество древесины. Доски и бруски должны выбираться с возможно меньшим количеством сучков; при укладке сучки высверливают и закладывают деревянными пробками; стыки досок и брусков должны устраиваться вразбежку с опорами на лагах; крепление досок и брусков к лагам должно выполняться косым забоем. В отдельных случаях бруски сечением 60 х 60 мм могут быть составными (двухслойными) с прокладкой между слоями бумаги или пергамина.
Синтетические покрытия, несмотря на большую стоимость, находят все более широкое распространение в спортивном строительстве, изготавливаются на заводах и укладываются специализированными строительными организациями.
К синтетическим покрытиям относятся резиноподобные материалы типа “Рездор”, “Арман”, “Олимпия” и др., выпускаемые в виде плит или листов; типа “Регупол”, выпускаемые в виде рулонов шириной 1,25 м и длиной до 40 — 45 м; наливные самоотверждающиеся типа “Спортан”, “Физпол”. Несмотря на значительную стоимость синтетического покрытия, его можно рекомендовать для залов легкой атлетики и футбола.
Синтетические покрытия могут укладываться в один или два слоя. При одном слое применяют резиноподобные материалы или наливные самоотверждающиеся типа “Физпол”. В двухслойном покрытии сочетают покрытие из “Регупола” с верхним наливным слоем типа “Спортан”, при общей толщине покрытия 16 мм.
Синтетические покрытия при устройстве пола на фунте, как правило, укладываются по бетонному основанию, состоящему из верхнего слоя — мелко- или среднезернистого, и нижнего — крупнозернистого пористого асфальта (рис. 4.5.2 — тип А). При устройстве пола на плите перекрытия синтетическое покрытие укладывается по стяжке из цементно-песчаного раствора (рис. 4.5.2 – тип Б).
В залах для легкой атлетики, как правило, применяют двухслойное покрытие, однако в местах для прыжков в высоту с шестом, в длину и тройном
целесообразно самоотверждающееся наливное на всю толщину слоя (16 мм). В секторе для приземления ядра, из-за его отскоков и сильного удара по поверхности, укладываются резиноподобные материалы толщиной не менее 30 мм. На стационарных бетонных виражах дорожки для бега по кругу по их поверхности делается самоотверждающееся наливное покрытие.
В залах для футбола, исходя из специфики игры, необходимо синтетическое покрытие ворсистого типа (искусственная трава), еще не освоенное отечественной промышленностью и поэтому приобретаемое по импорту. В отдельных случаях в залах для футбола, как временное решение, может быть применено двухслойное покрытие, применяемое в залах для легкой атлетики.
Разметку поля для игры в футбол и отдельных мест для занятий легкой атлетикой наносят краской в соответствии с действующими Правилами соревнований.
138 физкультурно-спортивные сооружения
СООРУЖЕНИЯ ДЛЯ КОНЬКОБЕЖНОГО СПОРТА, ХОККЕЯ, ФИГУРНОГО КАТАНИЯ_____________________________________ 139
140 ФИЗКУЛЬТУРНО-СПОРТИВНЫЕ СООРУЖЕНИЯ
СООРУЖЕНИЯ ДЛЯ КОНЬКОБЕЖНОГО СПОРТА, ХОККЕЯ, ФИГУРНОГО КАТАНИЯ_____________________________________ 141
Сооружения с искусственным льдом могут быть открытыми, полуоткрытыми, крытыми и с трансформируемыми ограждающими конструкциями.
Открытые – сооружения, основной функциональный элемент которых (конькобежная дорожка, хоккейное поле, площадка для фигурного катания) не имеет ограждающих конструкций; полуоткрытые — не имеющие ограждающих конструкций, полностью замыкающих объем (навес или навес и часть стен или навес и стены не на всю высоту), и как следствие их основной функциональный элемент не отапливается; крытые — основной функциональный элемент которых находится в отапливаемом помещении; трансформируемые — ограждающие конструкции которых, трансформируясь, превращают крытые сооружения в открытые или полуоткрытые, а открытые — в полуоткрытые. Трансформация производится в зависимости от погоды: открытый каток превращается в полуоткрытый, приобретая крышу, защищающую от осадков и от прямых солнечных лучей. Создается хороший микроклимат и не разрывается связь с природой.
По функционально-технологическому признаку сооружения с искусственным льдом делятся на тренировочные, предназначенные для тренировочных занятий и не имеющие мест для коммерческого зрителя, и демонстрационные, предназначенные главным образом для платных мероприятий в присутствии зрителей.
Тренировочные сооружения могут быть специализированными — для одного вида спорта (фигурного катания или хоккея, хоккея с мячом, скоростного бега на коньках, массового катания) или для нескольких видов спорта — для фигурного катания и хоккея, фигурного катания и скоростного бега на коньках и т.д.
Демонстрационные сооружения также могут быть специализированными или универсальными.
Универсальные демонстрационные сооружения бывают двух типов: спортивно-демонстрационные — только для спорта, на льду и без него; спортивно-зрелищные — для различных видов спорта и культурно-зрелищных мероприятий (рис. 5.1).
Архитектура открытых и полуоткрытых сооружений обогащается природой.
Ледяная поверхность формирует основополагающую плоскость: большую для конькобежной дорожки, поля для хоккея с мячом и относительно меньшую — для хоккейной площадки. В сопоставлении с другими поверхностями она создает цветовые контрасты. Контрастно воспринимается конькобежная дорожка (в сочетании с хоккейной площадкой) на фоне зеленого ковра травы.
Архитектурный образ открытого, полуоткрытого сооружения формируется за счет ледяной поверхности, навеса, трибун для зрителей в сочетании
142 ФИЗКУЛЬТУРНО-СПОРТИВНЫЕ СООРУЖЕНИЯ
с ландшафтом. Варианты фона создают разнообразные возможности включения катка в окружающую среду. Им может стать парковая зелень, плотная жилая застройка или уникальные здания исторического города, воспринимаемые как декорация для происходящего действия.
Высокогорный каток «Медео» кажется частью природы, так органично вписались конькобежная дорожка и подковообразные трибуны в котлован, окруженный склонами прилегающих гор.
Трибуны демонстрационных открытых катков охватывают арену, конькобежную дорожку с одной, с двух сторон либо по всему периметру, и тогда они становятся доминантой архитектурного образа сооружения.
Удачно вписана в урбанизированную среду открытая площадка «Пеннсентер-ринга», предназначенного для массового катания и расположенного в центре реконструированного района Филадельфии (США), вблизи старинной ратуши.
С появлением пространственных оболочек, легких сетчатых куполов, вантовых систем, клееных деревянных конструкций открылись новые возможности перекрытий больших пролетов залов, конькобежных дорожек. Покрытие может быть использовано в качестве ведущего композиционного элемента. Так, цилиндрический свод пролетом 90 м со сферическими торцами формирует впечатляющий образ сооружения конькобежной дорожки в г. Акита, Япония.
Архитектура крытых тренировочных катков редко бывает доминантной. Демонстрационные залы, тренировочные катки с искусственным льдом, объединяемые в комплексы, подчиняются общей образной идее, выполняя в ансамбле отведенную им роль.
Иногда архитектурный образ демонстрационного зала противопоставлен остальным сооружениям комплекса, придавая залу ведущее значение.
